[정리] Prismatik, 앰비라이트, 백라이트, 모니터 LED, 설치 방법 - 2022-11-12





모니터 뒷면에 LED를 부착하여 화려한 조명 효과를 연출할 수 있습니다.

해당 기능을 위한 소프트웨어 중 Prismatik 이라는 프로그램 설치 및 설정 방법을 정리합니다.



참고로 관련 제품 설치 방법과 구매처는 아래 링크를 참고해주세요.

https://useful-jang.tistory.com/783

[정리] 앰비라이트, 모니터 LED, 백라이트 설치 방법 - 2022-11-12



---



1. Prismatik  다운로드

제품을 설치하여 컴퓨터에 꽂는다고 바로 사용할 수 있지 않습니다.

Prismatik 이라는 별도 프로그램을 설정해주어야 합니다.

아래 링크에서 설치 프로그램을 다운로드 합니다.



Prismatik : https://github.com/psieg/Lightpack/releases

Releases · psieg/Lightpack



윈도우 사용자라면 상단의 'Prismatik.unofficial.64bit.Setup.5.11.2.31.exe'를 클릭하여 다운로드 합니다.



2. 설치 및 설정

다운 받은 프로그램을 실행해줍니다.

설치는 어렵지 않으며 설치 완료후 자동 실행됩니다.

실행되면 화면 우측 하단 작업표시줄에 이런 아이콘이 생깁니다.

마우스 우측 버튼을 눌러 Settings을 클릭합니다.

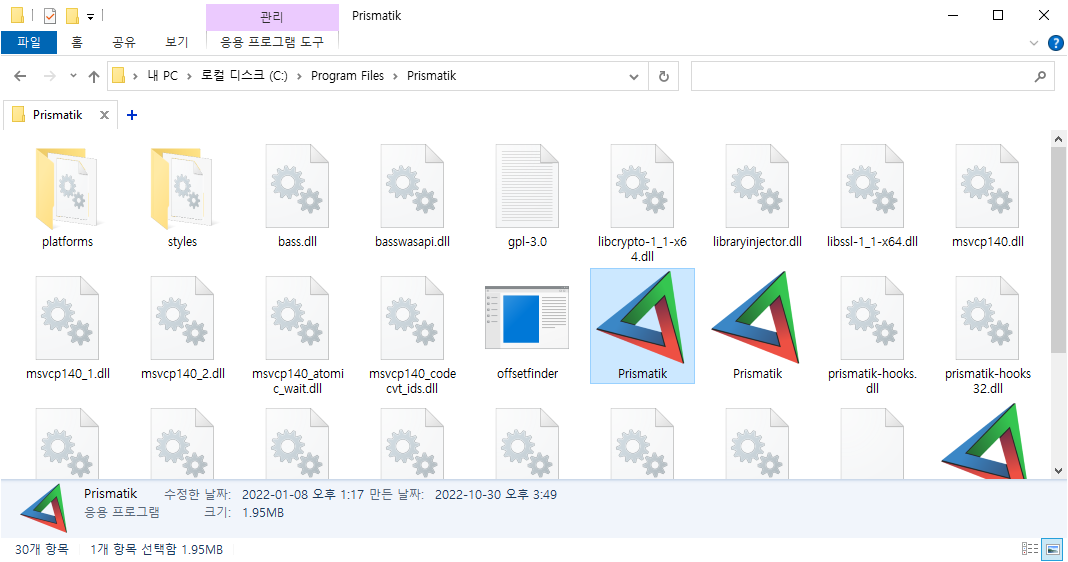

만약 자동 실행되지 않으면 아래 경로에서 프로그램을 직접 실행줍니다.

설치 경로 : C:\Program Files\Prismatik

설정을 위해 포트 번호를 알아야 합니다.

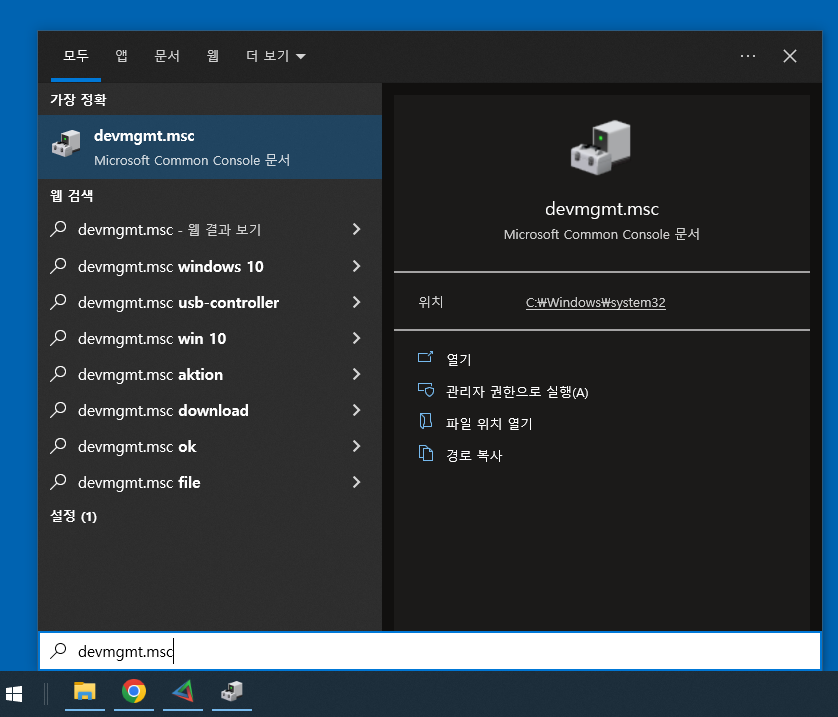

윈도우 키을 눌러 실행창을 엽니다.

그리고 devmgmt.msc 을 입력하면 장치관리자가 실행됩니다.

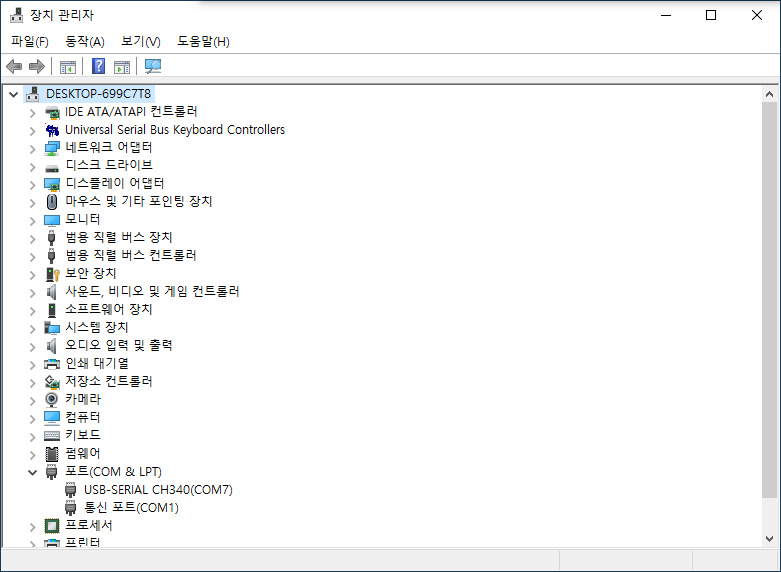

장치관리자가 열리면 하단 포트에서 USB-SERIAL CH340의 포트 번호를 확인합니다.

여기서는 COM7입니다.

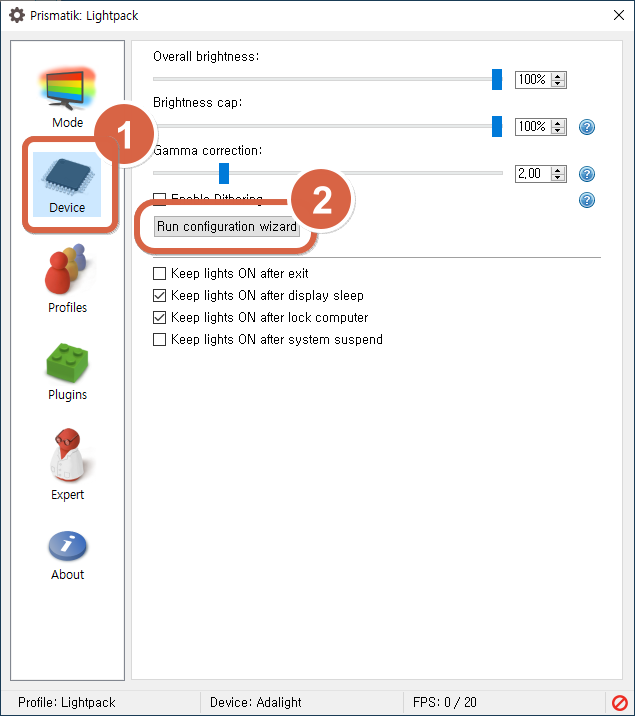

설정창이 열리면 좌측 메뉴 중 Device를 클릭합니다.

그리고 우측 화면에서 Run configuration wizard를 클릭합니다.

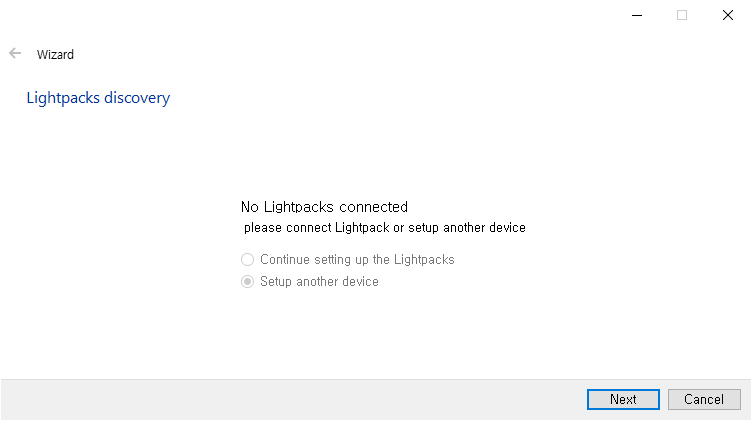

아래와 같은 설정창이 나옵니다.

NEXT를 클릭합니다.

Adalight를 선택하고 Next를 클릭합니다.

아까 확인하 포트번호를 입력하고 Next를 클릭합니다.

여기서는 COM7입니다.

해당 설정의 이름을 입력하는 화면입니다.

그대로 Next를 클릭해도 됩니다.

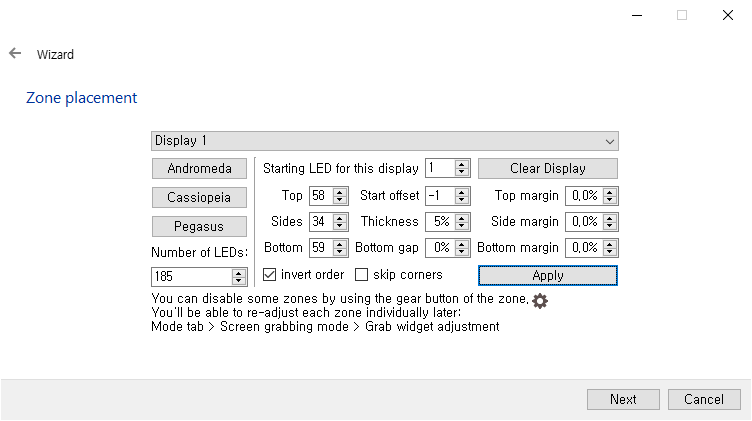

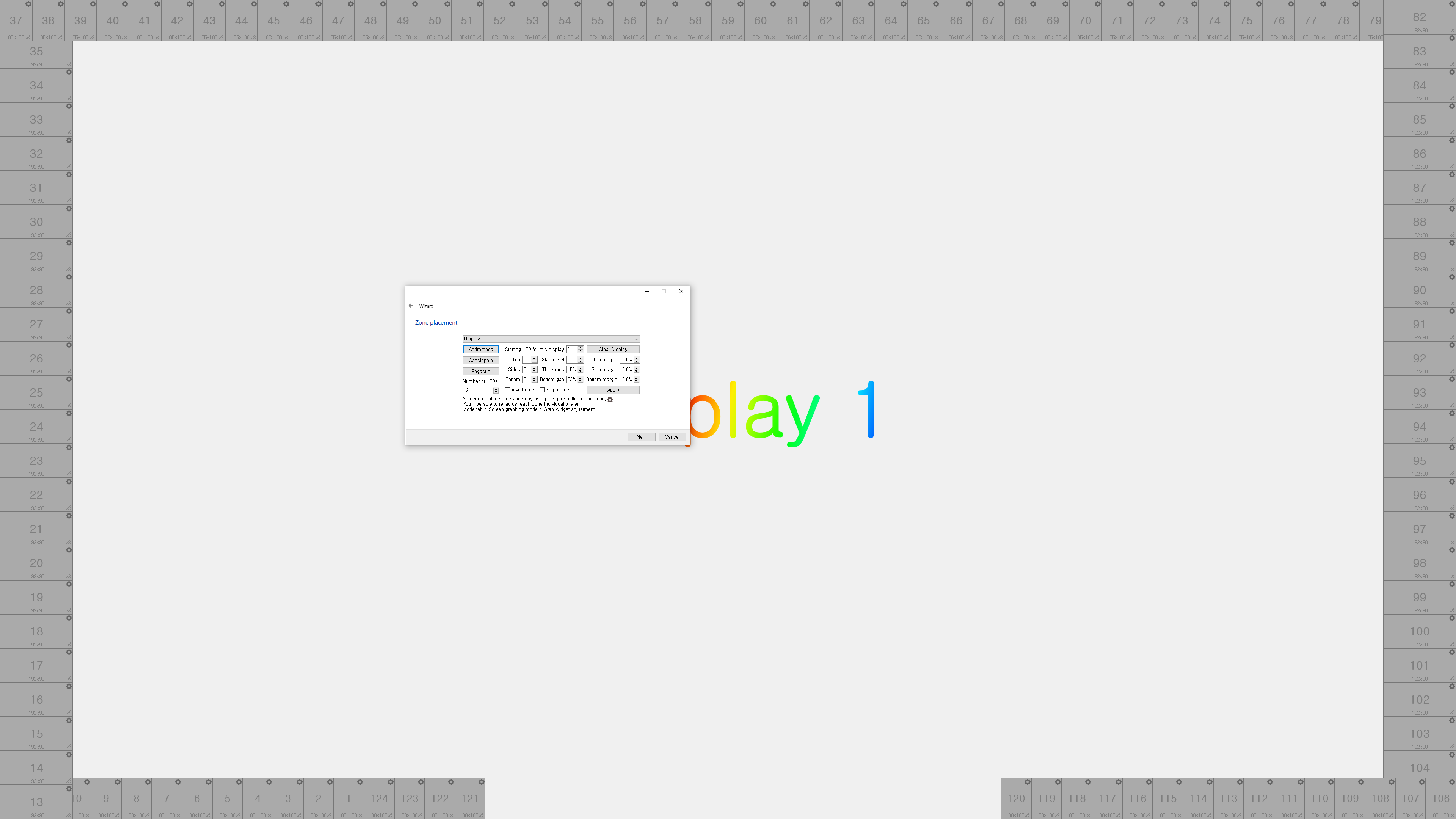

그러면 이런 화면이 나오면서 LED를 설정할 수 있는 화면이 나타납니다.

모니터에 설치한 LED 갯수를 새서 값을 입력해주면 됩니다.

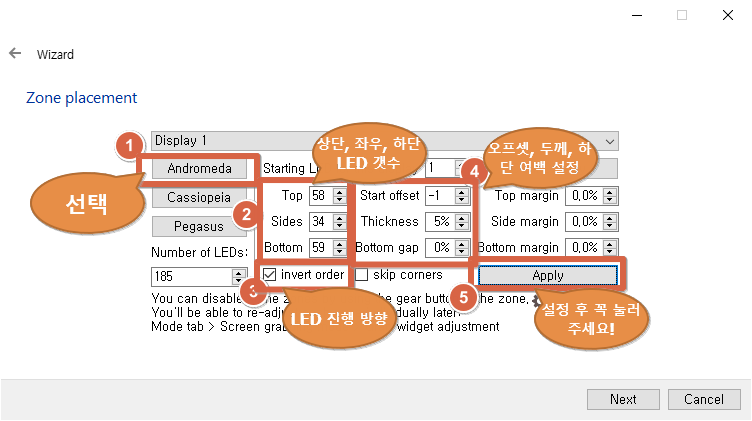

참고로 43인치 모니터에 설치한 옵션은 아래와 같습니다.

상단 58개, 좌우 34개, 하단 59개입니다.

원하는 설정을 입력하고 Apply버튼을 선택합니다. 그리고 Next를 클릭합니다.

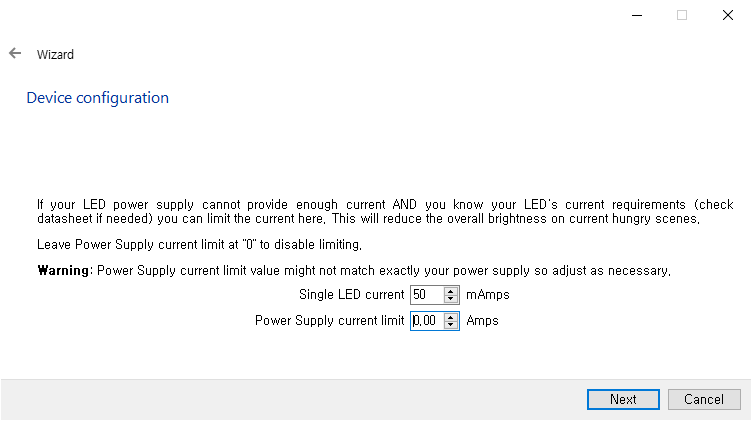

다음 화면에서는 Next를 클릭합니다.

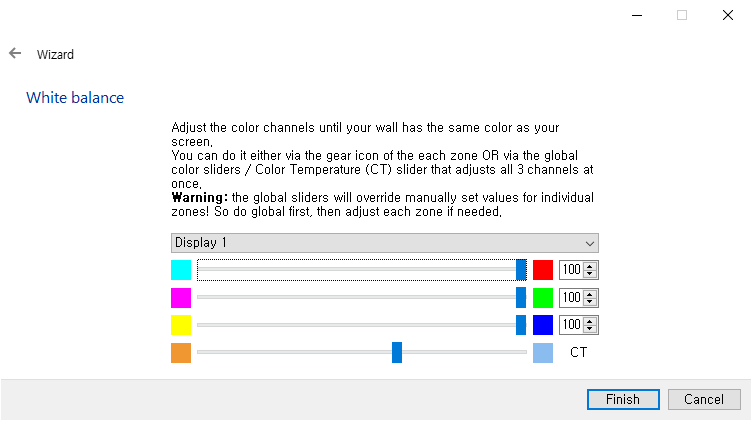

마지막으로 Finish를 클릭합니다.







3. 테스트

설정을 완료하였으면 제대로 작동하는지 테스트해봅니다.

테스트에 적합한 몇가지 자료 링크를 정리합니다.

아래 영상을 재생했을 때 LED가 실시간으로 변하면 정상적으로 설정된 것입니다.



3-1. 이미지 테스트

1. UV checker Map : https://commons.wikimedia.org/wiki/File:UV_checker_Map_byValle.jpg

File:UV checker Map byValle.jpg - Wikimedia Commons

이미지 다운로드 : https://tinyurl.com/24fsfxlj



2. UV Checker Texture : https://www.oxpal.com/uv-checker-texture.html

UV Checker Texture



이미지 다운로드 : https://www.oxpal.com/downloads/uv-checker/checker-map_horizontal_tho_blog.png



3-2. 영상 테스트

1. Ambilight Color Test

https://www.youtube.com/watch?v=8u4UzzJZAUg

2. 4K Videos Philips Ambilight TV Democlip 2021

https://www.youtube.com/watch?v=SKfYJcYAQy8



3. Fluid Sim Hue Test

https://www.youtube.com/watch?v=qC0vDKVPCrw





4. Sing 2 (2021) - Could Have Been Me Scene | Movieclips

https://www.youtube.com/watch?v=cN2IuhhXitA







4K HDR | Jumping through Universes - Doctor Strange in the Multiverse of Madness | Dolby 5.1

https://www.youtube.com/watch?v=CZI5V2VRc7s&ab_channel=4KClipsAndTrailers







IZ*ONE (아이즈원) - 환상동화 (Secret Story of the Swan) MV

https://www.youtube.com/watch?v=nnVjsos40qk&ab_channel=StoneMusicEntertainment
