키보드는 알고보면 무척 다양한 종류가 있습니다.
그중 '플랭크 키보드', '40%키보드', '미니키보드' 에 대해 정리합니다.
1. 모양
플랭크 키보드는 대체로 아래 이미지처럼 약간 큰 키패드처럼 생겼습니다.
크기가 작기 때문에 키를 혼합해서 사용하는 경우가 많습니다.
참고로 완제품을 판매하는 곳도 있습니다.
재료를 하나하나 구매하는 것보다 훨씬 저렴합니다.
2022.bm40rgb 핫 스왑 가능 사용자 정의 기계식 키보드 87,769원
(여기에 케이스와 키캡만 별도 주문하면 될 듯 합니다.)
옵션 : KIT3(BM40 RGB PCB + BM40 2U 안정기 x1 + 게이트론 스위치 x50,
(주문을 제출할 때 스위치 선택에 대한 메시지를 남겨주세요)
코일 케이블 타입-c (pls는 그레이/블랙/화이트 색상 중에서 선택))
https://ko.aliexpress.com/item/1005004902444110.html
2. 재료
이런 작은 키보드는 개인 취향에 맞추어 직접 제작하는 경우가 많습니다.
크게 하우징(키보드 케이스), PCB기판, 키보드 스위치, 키캡과 부수적인 재료가 필요합니다.
재료는 어렵지 않은데 고정 나사, 호환 부품 선택 등 세부적인 부분인 까다롭습니다.
그리고 핫스왑이 지원되지 않는 기판은 용접이 필수입니다.
해당 제품은 국내에서는 구하기 어려워 해외에서 구매하였습니다.
가격대가 다양하며 원하는 모델로 변경해도 됩니다.
하우징(케이스) : 알루미늄 실버 / 92,319원 / https://ko.aliexpress.com/item/32833318283.html
PCD 기판 : JJ40 v1.5 / 4,7275원 / https://ko.aliexpress.com/item/32828781103.html
스위치 : 케이트론 아쿠아 50개 / 99,217원 / https://ko.aliexpress.com/item/1005003016551541.html
키캡 : 체리PBT 47키캡 / 41,287원 / https://ko.aliexpress.com/item/1005003879857565.html
(해당 제품은 단종되어 유사한 걸로 찾음, 마음에 드는 걸로 선택하는 게 좋음)
플레이트 : 탄소 섬유 플레이트 / 15,822원 / https://ko.aliexpress.com/item/1005001627320105.html
스테빌라이저 : 금도금 안정기 2Ux2 / 13,371원 / https://ko.aliexpress.com/item/4000268680880.html
홧스왑 부품 : 홧스왑 소켓 switch x 64개 / 59,472원 / https://ko.aliexpress.com/item/32908826691.html
고정 나사 : m2 둥근머리 12mm + 와셔 / 1,980원 / https://smartstore.naver.com/boltmall/products/106772978
참고로 아래 링크에서 다양한 상품을 찾아볼 수 있습니다.
케이스 리스트: https://kprepublic.aliexpress.com/store/group/Case/3034003_511621303.html
키캡 리스트 : https://kprepublic.aliexpress.com/store/group/Keycaps/3034003_511574184.html
3. 조립

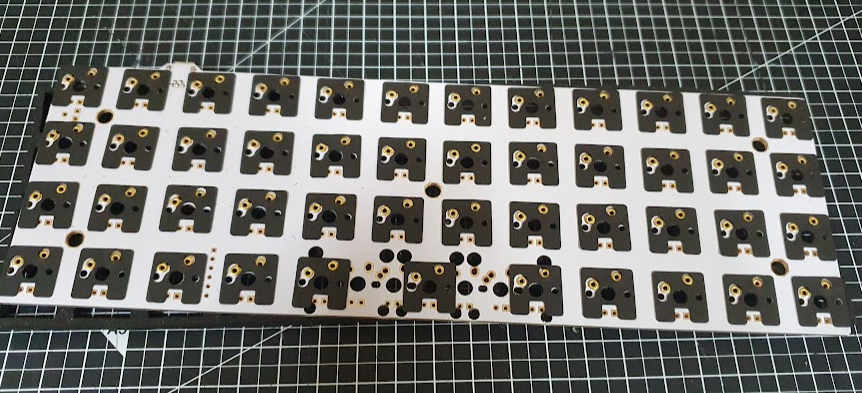

우선 핫스왑(키보드 스위치를 교체 가능)을 위해 PCB기판에 소켓을 납땜해 줍니다.
하우징에 흡음제를 설치합니다. 해당 흡음재는 다이소에 구매한 것입니다.
흡음재는 키보드 통울림 소리를 방지해줍니다.
납땜을 완료하면 안정기(스테빌라이저)도 설치합니다.
소리를 줄이기 위해 이렇게 흡읍재 패드로 부착하였습니다.
스테빌라이저(안정기)를 설치합니다.
간단한 구조로 되어 있으며 스페이스바 위치에 1개만 설치하면 됩니다.
플레이트와 하우징을 결합합니다. 그리고 나사와 와셔로 고정시킵니다.
스위치를 설치합니다. 스위치 인식이 잘 안될경우 소켓과 연결되도록 다리를 살짝 기울여 줍니다.
키캡을 꽂아주어 마무리합니다.
4. 프로그램 설정
전용 프로그램을 통해 키를 자신한테 맞추어 설정합니다.
5. 완성사진
